在數控裝置中使用了多種輸入／輸出接口，其中有開關量輸入／輸出接口、模擬量輸入／輸出接口、數字通信接口和其它一些標準計算機輸入／輸出設備接口。
開關量輸入／輸出接口在數控數控沖床中的開關量包括開關狀態的閉合和斷開、指示燈的亮和滅、繼電器和接觸器的吸合和釋放、電動機的啟動和停止、晶閘管的通斷、閥門的打開和關閉，以及脈沖信號計數和定時信號等，這些信號的共同特征是以二進制的邏輯信號“1”和“0”出現。這些開關量的電氣接口形式是多種多樣的。在某些情況下輸出信號還必須具備大功率的驅動能力。

數控沖床典型開關量輸入輸出接口的電路如圖9—8所示，它一般由三個部分組成，其總線接口邏輯電路、輸入／輸出緩沖器和輸入／輸出電氣接口�？偩�接口邏輯電路視總線不同而不同，它主要完成對總線信號進行緩沖和驅動，并對地址信號進行譯碼，產生輸入／輸出端口的譯碼信號。輸入緩沖器接收由外部輸入的信號，等待微處理器將這些輸入信號取走；輸出緩沖器鎖存微處理器向外部輸出信號。輸入／輸出電氣接口是信號調理電路，它的功能主要是濾波、電平轉換、電氣隔離和功率驅動。

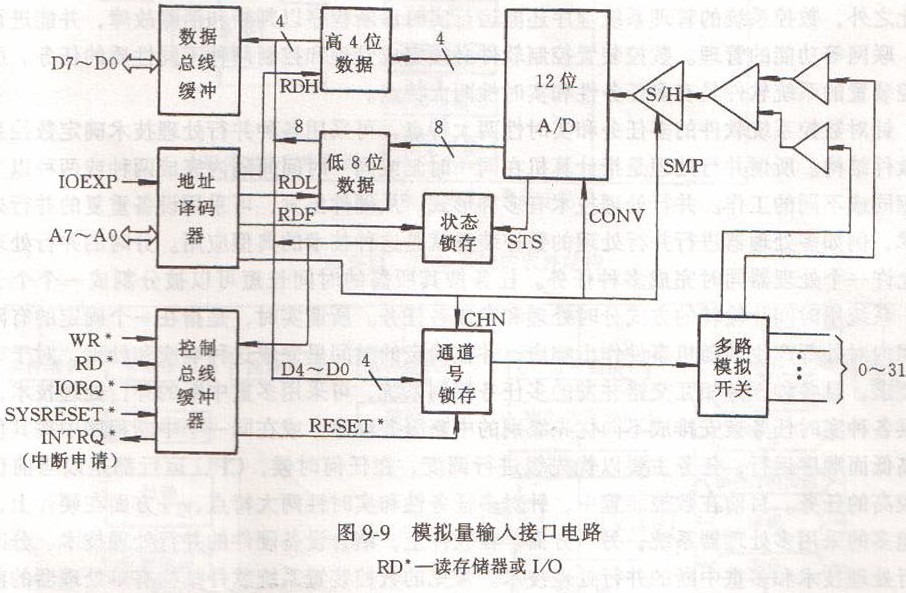

(2)模擬量輸人輸出接口數控數控沖床中的被測量（如：位移、速度、溫度、力矩等）往往是連續變化的模擬信號，而執行機構（如電動機）最需要以模擬量來驅動，因此模擬量輸入／輸出接口是數控系統中一種重要的接口方式。被測模擬量輸入接口電路即A/D轉換接口電路，被測模擬量（實際位置和速度等）經過信號處理后，輸入模擬量輸入接口，由A/D轉換器轉換為數字量后，才能為數控裝置的計算機控制電路所接受；模擬量輸出接口電路即D/A轉換接口電路，數控系統送往執行機構的控制信號（位置命令和速度命令）應經過模擬量輸出接口的D/A轉換和信號調理后才能為執行機構所接受。如圖9-9所示是一般的模擬量輸入接口電路，主要由多路開關、采樣保持器、A/D轉換器、數據緩沖器及數控系統內部總線接口邏輯電路所組成。電路采用分時多路工作方式，系統控制多路開關選擇某一路信號，其中的信號經采樣保持后送至A/D轉換器，由A/D轉換器轉換成二進制數據后暫存在數據緩沖器中，供其它電路模塊使用�？偩�接口邏輯電路根據不同的總線而異，和開關量輸入／輸出接口類似，它對總線信號進行緩沖和驅動，并對地址信號進行譯碼，實現通道的選擇和數據緩沖器中數據的輸入。在模擬電路和總線接口之間要采用光電隔離。圖9-10中所示是一種典型的12位轉換接口電路，一般的模擬量輸出接口主要有數控系統內部總線接口邏輯、通道選擇器、轉換器和信號調理電路組成。數控系統內部總線接口邏輯對要輸出的數據進行緩沖后，同時送到各路D/A轉換器的輸入端，由通道選擇器產生的選通信號選擇一個轉換通道，該通道數據由D/A轉換器轉換為模擬量，送往信號調理電路，調理電路按照接受模擬量輸出的執行機構的要求，對模擬信號進行各種變換后，輸出給相應執行機構。

(3)常見的數字通信接口在網絡通信和數控裝置的串行通信中常采用的是EIA RS232C、20mA電流環、EIA RS - 422以及EIA RS - 485等這些標準的接口。
