數控沖床主軸軸承的配置形式

發布者：卓東機械發布時間：2012/12/14 8:45:07

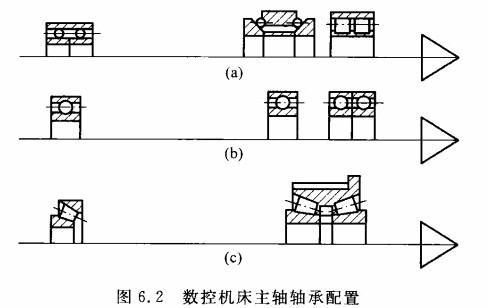

數控沖床的主軸軸承配置形式主要有三種(見圖6.2)。

(1)前支承采用雙列短圓柱滾子軸承和60。角接觸雙向推力球軸承組合，后支承采用成對角接觸球軸承，見圖6.2(a)。
此配置形式使主軸的綜合剛度大幅度提高，可以滿足強力切削的要求，因此普遍應用于各類數控沖床的主軸。
(2)前支承采用三個高精度雙列角接觸推力球軸承，后支承采用深溝球軸承，見圖6.2(b)角接觸推力球軸承具有良好的高速性能，主軸最高轉速可達10000r/min，但承載能力小，因而適用于高速、輕載和精密的數控沖床主軸。

(3)前支承采用雙列圓錐滾子軸承，后支承為單列圓錐滾子軸承，見圖6.2(c)。這組軸承徑向和軸向剛度高，能承受重載荷，尤其能承受較強的動載荷，安裝與調整性能好;但是這種方式限制了主軸的最高轉速和可以達到的精度，因此適用于中等精度、低速與重載的數控沖床主軸。
為提高數控沖床生產效率，主軸的高速化成為主要的發展趨勢，而滾動軸承的高速化又是這一發展的關鍵。近十多年來出現了以氧化硅陶瓷材料作為滾動體的高速軸承，并且已被普遍采用。由于陶資材料的質最密度只有鋼的40%，因而限制滾動軸承轉速提高的關鍵因素就是高速旋轉時滾動體產生的離心力大幅度下降，它對于減小軸承的混升和磨損有明顯效果。另外，陶瓷材料滾動體和鋼質內外環滾道的分子親和力極小，不容易產生微蒙古連現象，同時還由于陶瓷材料熱膨脹系數較小，有助于減小在不同溫度下預加載荷的變化，這些都將明顯地提高軸承的精度和精度保持性。

在保持滾動軸承外形尺寸不變的條件下，減小滾動體的直徑，同時增加滾動體的數量，也是降低高速旋轉時滾動體離心力的另一重要措施，并可降低溫升、增加耐磨性和提高軸承的dn值。
