[例1]刀柄和主軸的故障的排除。
故障現象：某型號數控沖床換刀時主軸錐孔吹氣，把含有鐵銹的水分子吹出，并附著在主軸錐孔和刀柄上。刀柄和主軸接觸、不良。

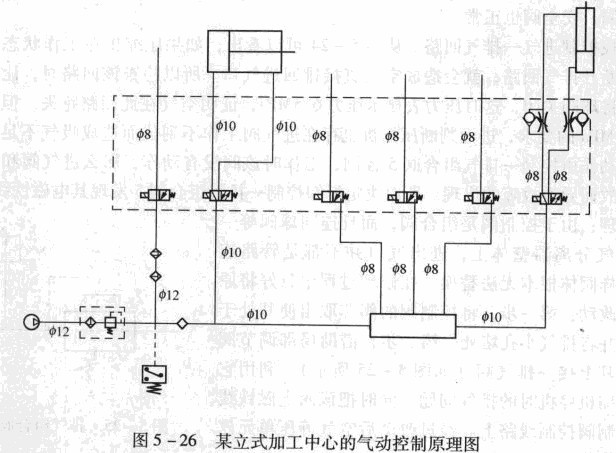

分析及處理過程：數控沖床氣動控制原理圖如圖5 -26所示。故障產生的原因是壓縮空氣中含有水分。如采用空氣干燥機，使用于燥后的壓縮空氣問題即可解決。若受條件限制，沒有空氣干燥機，也可在主軸錐孔吹氣的管路上進行兩次分水過濾，設置自動放水裝置，并對氣路中相關零件進行防銹處理，故障即可排除。

[例2]松刀動作緩慢的故障維修。
故障現象：某品牌數控沖床換刀時，主軸松刀動作緩慢。
分析及處理過程：根據圖5 -26所示的氣動控制原理圖進行分析，主軸松刀動作緩慢的原因有：①氣動系統壓力太低或流量不足；②機床主軸拉刀系統有故障，如碟型彈簧破損等；③主軸松刀氣缸有故障。根據分析，首先檢查氣動系統的壓力，壓力表顯示氣壓為0.6MPa，壓力正常；將機床操作轉為手動，手動控制主軸松刀，發現系統壓力下降明顯，氣缸的活塞桿緩慢伸出，故判定氣缸內部漏氣。拆下氣缸，打開端蓋，壓出活塞和活塞環，發現密封環破損，氣缸內壁拉毛。更換新的氣缸后故障排除。

[例3]變速無法實現的故障排除。
故障現象：某廠家生產的數控沖床換擋變速時，變速氣缸不動作，無法變速。
分析及處理過程：根據圖5 -26所示的氣動控制原理圖進行分析，變速氣缸不動作的原因有：①氣動系統壓力太低或流量不足；②氣動換向閥米得電或換向閥有故障；③變速氣缸有故障。
根據分析，首先檢查氣動系統的壓力，壓力表顯示氣壓為0. 6MPa，壓力正常；檢查換向閥電磁鐵已帶電，用手動換向間，變速氣缸動作，故判定氣動換向閥有故障。拆下氣功換向閥，檢查發現有污物卡住閥心。進行清洗后，重新裝好，故障排除。
