機床夾具概述
機床夾具是一種能夠使工件按一定的技術要求準確定位和牢固夾緊的工藝裝備，它廣泛地應用于機械加工工藝過程中。
夾具的基本概念
(1)夾具的定義及組成
要完成一個零件的機械加工，除需要如數控沖床等的工藝設備外，還需要使用各種工藝裝備（簡稱工裝），包括刀具、模具、量具、檢具、鉗工工具和工位器具等。工藝裝備是在產品制造過程中所用各種工具的總稱，其中很重要的一類是機床夾具。
從廣義上來說，為了使工藝過程的任何工序保證質量、提高生產率、減輕工人勞動強度及確保工作安全等的一切附加裝置都稱為夾具。機床夾具是將工件進行定位、夾緊，將刀具進行導向或?qū)Φ�，以保證工件和刀具間的相對位置關系的附加裝置，簡稱夾具。將刀具在機床上進行定位、夾緊的裝置，稱為輔助工具。

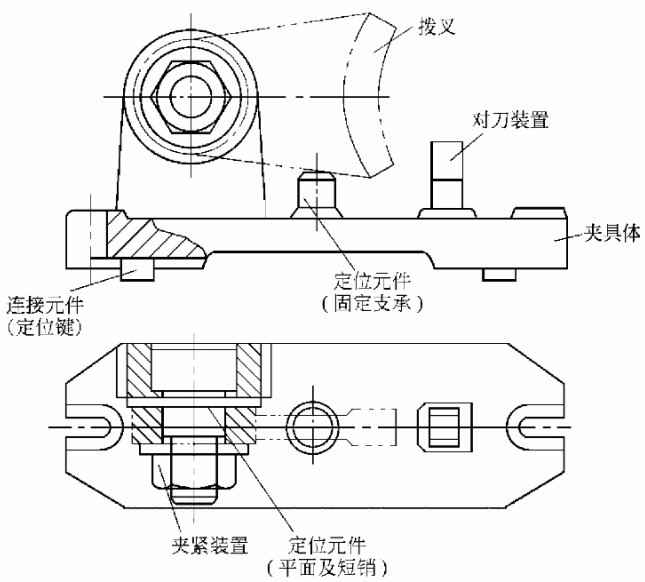

圖3-1所示為一個加工撥叉零件的銑床夾具，一般的夾具是由下列幾部分組成的。
①定位元件 起定位作用，保證工件相對于夾具的位
圖3-1 銑床夾具置，可用六點定位原理來分析其所限制的自由度。
②夾緊裝置 將工件夾緊，以保證在加工時保持所限制的自由度。根據動力源的不同，可分為手動、氣動、液動和電動等夾緊方式。
③導向元件和對刀裝置 是用來保證刀具相對于夾具的位置，對于鉆頭、擴孔鉆、鉸刀、鏜刀等孔加工刀具用導向元件，對于銑刀、刨刀等用對刀裝置(圖3-1)。
④連接元件 是用來保證夾具和機床工作臺之間的相對位置。對于銑床夾具有定位鍵與銑床工作臺上的工形槽相配以進行定位，再用螺釘夾緊(圖3-1)。對于鉆床夾工件在數控機床上的定位與裝夾 具，由于孔加工刀具加工時只是沿軸向進給就可完成，用導向元件就可以保證相對位置，因此在將夾具裝在工作臺上時，用導向元件直接對刀具進行定位，不必再用連接元件定位，所以一般的鉆床夾具沒有連接元件。
⑤夾具體 是夾具的關鍵零件。定位元件、夾緊裝置、導向元件、對刀裝置、連接元件等都裝在它上面，因此夾具體一般都比較復雜，它保證了各元件之間的相對位置。對于加工精度來說，主要是控制刀具相對于工件的位置，工件在夾具上進行加工時，這個相對位置關系是由定位元件、導向元件或?qū)Φ堆b置并通過夾具體來保證的，所以夾具體的精度要求一般也比較高。
⑥其他元件及裝置 如動力裝置的操作系統等。

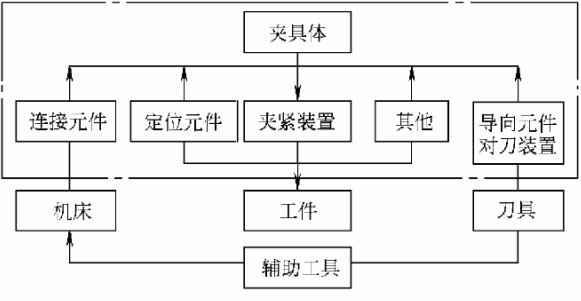

機床夾具和機床、刀具、工件之間的關系如圖3-2所示。
圖3-2 機床夾具和機床、刀具、工件之間的關系
(2)夾具的作用
①保證加工質量 如相對位置精度的保證，精度的一致性等。
②提高生產率 用夾具來定位、夾緊工件，避免了手工操作用劃線等方法來定位工件，縮短了安裝工件的時間。
③減輕勞動強度 如可用氣動、電動夾緊。
④擴大機床的工藝范圍 在機床上安裝一些夾具可以擴大其工藝范圍。如在銑床上加一個轉臺或分度裝置，可以加工有等分要求的零件。在車床上加上三爪卡盤，加工短軸類、套筒類零件等要方便得多。有些夾具對保證發揮機床基本性能的作用是很大的，如在牛頭刨床上沒有虎鉗是很難進行加工的。
