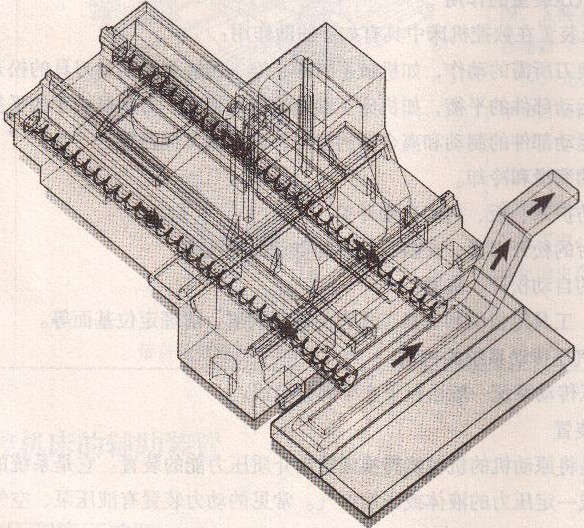

為了數控沖床的自動加工能夠順利進行和減少數控機床的發熱，數控沖床應具有合適的排屑系統，如圖2 39所示。數控沖床的切屑往往混合著切削液，排屑裝置應從其中分離出切屑，并將它們送入切屑收集箱內，而切削液則被回收到切削液箱。

常見的排屑裝置有以下幾種。
  (1)平板鏈式排屑裝置

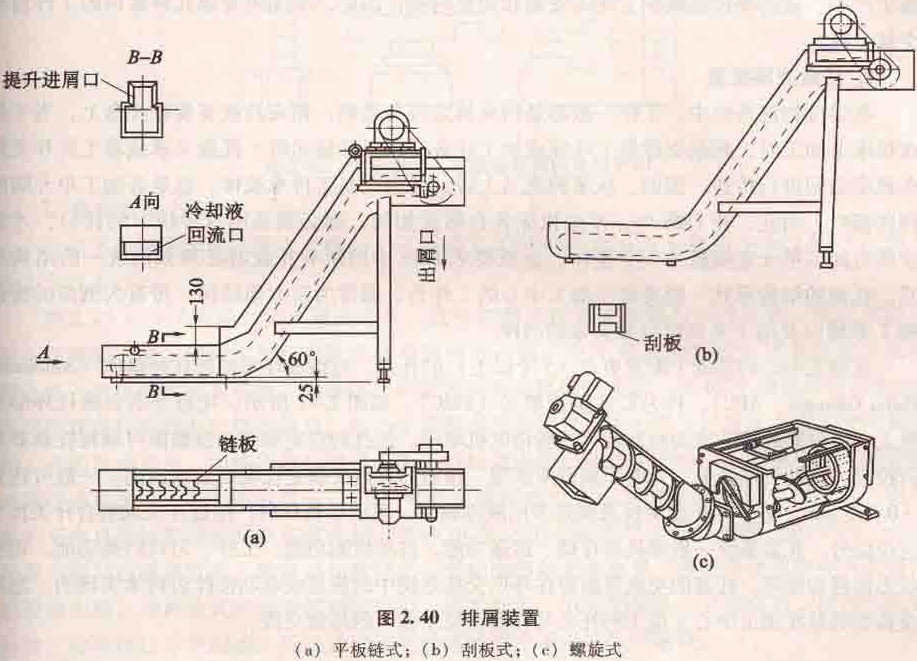

  該裝以以滾動鏈輪牽引鋼質半板鏈帶在封閉箱中運轉，加工中的切屑落到鏈帶上，經過提升，將廢屑中的切削液分離出來，切屑排出機床，落入存屑箱，這種裝置能排除各種形狀的切屑，適應性強，各類機床都能采用，如圖2.40 (a)所示。在數控車床上使用時，其多與機床切削液箱合為一體，以簡化機床結構
  (2)刮板式排屑裝置
  該裝置的傳動原理與平板鏈式基本相同，只是鏈板不同，帶有刮板鏈板，如圖2.40(b)所示、這種裝置常用于輸送各種材料的短小切屑，排屑能力較強，
  (3)螺旋式排屑裝置
  該裝置是利用電機經減速裝置驅動安裝在溝槽中的一根絞籠式螺旋桿進行工作的，如圖2 40(c)所示。螺旋桿工作時，溝槽中的切屑由螺旋桿推動連續向前運動，最終排人切屑收集箱。這種裝置占據空間小，使用時可安裝在機床與立柱間間隙狹小的位置上。螺旋槽排屑結構簡單、性能良好，但只適合滑水平或小角度傾斜的直線運動排屑，不能大角度傾斜提升和轉向排屑。
  排屑裝置的安裝位置一般應盡可能地靠近刀具切削區域。車床的排屑裝置安裝在旋轉工件的下方，以利用簡化機床和排屑裝置結構，減小機床占地面積，提高排屑效率。排出的切屑一般都落入切屑收集箱或小車中，有的直接排人車間排屑系統。
