運動控制卡
發布者：卓東機械 發布時間：2011/8/11 10:01:21
運動控制卡作為數控沖床開放式數控系統中的一個重要模塊近年來得到迅速的發展。運動控制卡是以微處理器為核心，以傳感器為輸入控制信號，輸出脈沖或電壓信號控制電機和執行機構實現精確運動控制的一種控制裝置。與傳統的數控裝置相比，運動控制卡主要有以下特點：
(1)結構形式模塊化，可以方便的相互組合，建立適用不同場合、不同功能需求的控制系統。
(2)操作簡單，在PC機上經簡單編程即可實現運動控制，而不一定需要專數控轉塔沖床數控系統及其它關鍵技術的設計與研究門的數控軟件。
(3)可以較大程度上縮短新產品的研制開發周期，有利于使用者開發自己的品牌產品。
1、運動控制卡的結構原理
當前我國的運動控制卡技術發展迅速，有不少廠家都推出了運動控制卡產品。其中固高科技是起步較早、技術較成熟的一家運動控制卡生產廠家。我們采用的是基于PCI插槽的GT系列四軸運動控制卡。

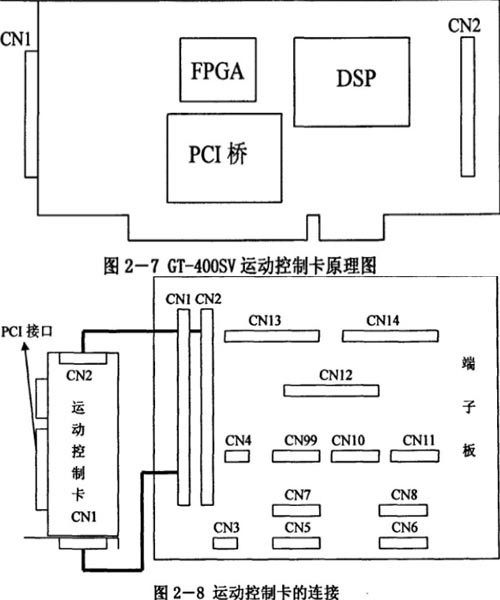

圖2-7 GT-400SV運動控制卡原理圖
下面以固高的一款PCI運動控制卡GT-400SV為例介紹其原理。結構原理圖如圖2-7所示；DSP（數字信號處理器）是一種微處理器，也是此運動控制卡的運算核心。FPGA（現場可編程門陣列）是一種可編程邏輯器件，可以以開發軟件的形式開發硬件，實時改變器件功能。PCI橋是專門用于PCI接口板和PC通訊的器件。CNI和CN2是運動控制卡控制端的輸入輸出口。其中CN1為62管腳，控制四個軸及編碼器；CN2也為62管腳，控制通用輸入輸出。
2、運動控制卡的連接
運動控制卡是數控轉塔沖床整個控制系統的核心，是整個控制電路連接的樞紐，主要控制單元均與它相連接，如圖2-8所示。
運動控制卡的PCI接口接在PC機的PCI插槽上，兩個輸入輸出端口CN1、CN2通過引線連接到端子板的對應接口上。端子板是一塊用來和其他控制單元連接的接口電路。CN3為端子板的電源接口。CN4為串行通訊接口，運動控制卡還提供了串行通訊方式與主機交換信息的方法，采用RS-232接口通訊。CN5、CN6、CN7、CN8為伺服電機驅動器接口，每個接口均包括一個伺服電機的脈沖控制信號、驅動報警、驅動允許、驅動報警復位以及編碼器信號。CN9、CN10為輔助編碼器輸入接口，用于控制其他需要位置控制的單元。CN11為可選的模擬量輸入接口。CN12為四個軸的限位信號及安全信號接口，連接四個軸的限位傳感器和安全傳感器。CN13為通用輸入接口，可直接連接16個輸入，CN14為通用輸出接口，可直接連接16個輸出。
