數控沖床尾座

發布者：卓東機械發布時間：2011/8/18 10:20:25

數控沖床尾座一般是在加工時對工件起輔助支承作用，它是由尾座體和尾座套筒兩部分成。尾座體可在數控沖床床身上移動和固定。尾座套筒前端安裝頂針，套筒可以自動伸出和縮回，現頂尖對工件的支撐作用。

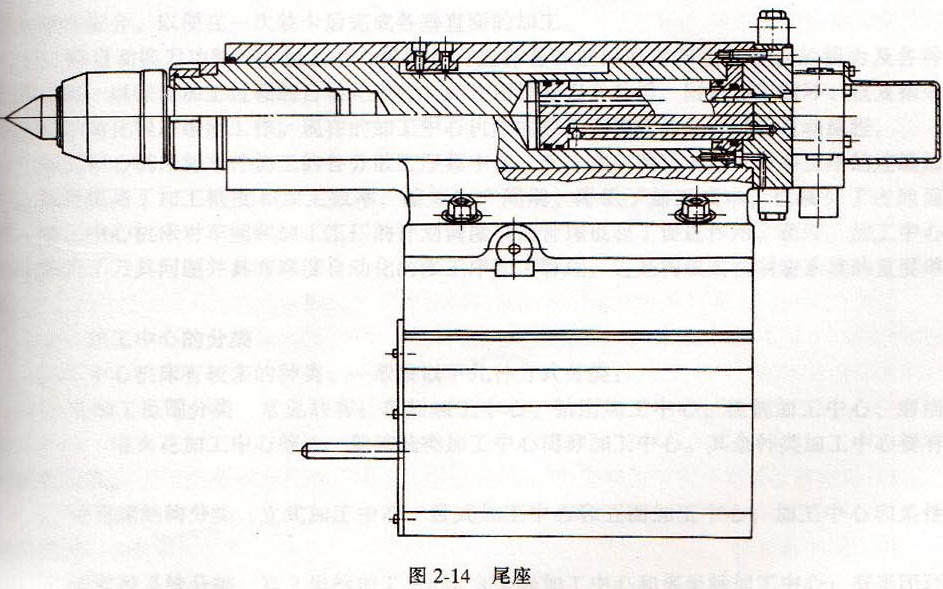

圖214尾座

圖2-14是某數控沖床的尾座結構圖。尾座裝在床身導軌上，它可以根據工件的長短調整位置后，用拉桿加以夾緊定位。頂尖裝在套筒的錐孔中。尾座套簡安裝在尾座體的圓孔中，并用平鍵導向，所以套筒只能軸向移動。在尾座套筒尾部的孔中裝有一活塞桿與尾座套筒一起構成一個液壓液壓缸。當套筒液壓缸左腔進壓力油時，右腔內的油回油，套簡向前伸出；當液壓缸右腔中進壓力油時，左腔中的油回油，套筒向后回縮。液壓回路的控制由機床電氣控制系統控制液壓元件中的電磁換向闐來實現。套筒上還裝有接盤和撞塊桿，當套簡伸出和回縮時壓下前、后極限行程開關，以停止套筒的運動。
