數控沖床聯軸器是用來連接進給機構的兩根軸使之一起回轉，以傳遞扭矩和運動的一種裝置。數控沖床運轉時，被連接的兩軸不能分離，只有停車后，將聯軸器拆開，兩軸才能脫開。
目前聯軸器的類型繁多，有液壓式、電磁式和機械式。機械式聯軸器是應用最廣泛的一種，

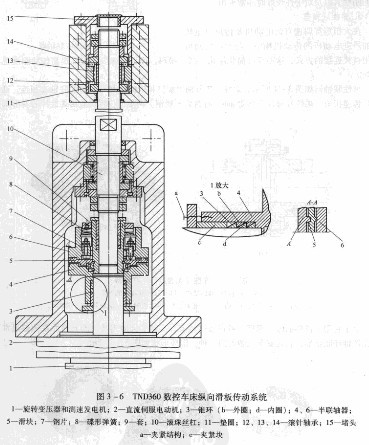

圖3 -6所示為TND360數控沖床縱向滑板的傳動系統圈。由縱向直流伺服電動機，經安全聯軸器直接驅動滾珠絲杠螺母副，傳動縱向消板，使其沿床身上的縱向?qū)к夁\動，直流伺服電動機由尾部的旋轉變壓器和測速發電機進行位置反饋和速度反饋，縱向進給的最小脈沖當量是0.001mm。這樣構成的伺服系統為半閉環伺服系統。

安全聯軸器的作用是在進給過程中當進給力過大或滑板移動過載時，為了避免整個運動傳動機構的零件損壞，安全聯軸器動作，終止運動的傳遞。其原理如圖3 -7所示，在正常情況下，運動由聯軸器傳遞到滾珠絲杠上，當出現過載時，滾珠絲杠螺母副上的扭矩增大，這時通過安全聯軸器端面上的三角窗傳遞的扭矩也隨之增加，以致使端面三角齒處的軸向力超過彈簧的壓力，于是便將聯軸器的右半部分推開，這時連接的左半部分和中間環節繼續旋轉，而右半部分卻不能被帶動，所以在兩者之間產生打滑現象，將傳動鏈斷開，使傳動機構不致因過載而損壞。數控沖床許用的更大進給力取決子彈黃的彈力。擰動彈簧的調整螺母可以調整彈簧的彈力。在數控沖床上采用了無觸點磁傳感器監測安全聯軸器右半部分的工作狀況，當右半部分產生滑移時，傳感器產生過載報警信號，通過數控沖床可編程序制器使進給系統制動，并將此狀態信號送到數控裝置，由數控裝置發出報警指標。

安全聯軸器與電動機軸、滾珠絲杠相聯時，采用了無鍵錐環連接。其放大圖見圖3-6，無鍵錐環是相互配合的錐環，擰緊麟、釘，緊壓環壓緊鍍環，使內環的內孔收縮，外環的外困脹大，靠摩擦力連接軸和孔，錐環的對數可根據所傳遞的扭矩進行選擇。這種結構不需要開鍵槽，避免了傳動間隙。安全聯軸器的結構如圖3 -6所示，由件4至件9組成。
件4與件5之間囪矩形齒相連，件5與件6之間由三角形齒相連(參見A -A剖視圖)。件6上用螺栓裝有一組鋼片(件7)，鋼片的形狀像摩擦離合器的內片，中心部分是花鍵孔。件7與件9(套)的外圓上的花鍵部分相配合，件6的轉動能通過件7傳至件9，并且件6和件7一起能 沿件9作軸向相對移動。件9通過元鍵錐環與滾珠絲杠相連。碟形彈簧組(件8)使件6緊緊地忘在件5上。如果進給力過大，則件5、件6之間的三角形街產生的軸向力超過了碟形彈簧的彈力，使件6右移，無觸點磁開關發出監控信號給數控裝置，使數控沖床停機，直到消除過載因素后才能繼續運動。
