故障現象:由數控沖床加工的零件，在檢驗中發現工件Y軸方向的實際尺寸與程序編制的理論數據存在不規則的偏差。
分析及處理過程:
(1)故障分析。從數控沖床控制角度來判斷，Y軸尺寸偏差是由Y軸位置環偏差造成的。
該機床數控系統為SIMENS 810M，伺服系統為SIMODRfVE 611A驅動裝置， Y軸進給電動機為IFT5交流伺服電動機帶內裝式的R0D320。
1)檢查Y軸有關位置參數，發現反向間隙、夾緊允差等均在要求范圍內，故可排除由于參數設置不當引起故障的因素。

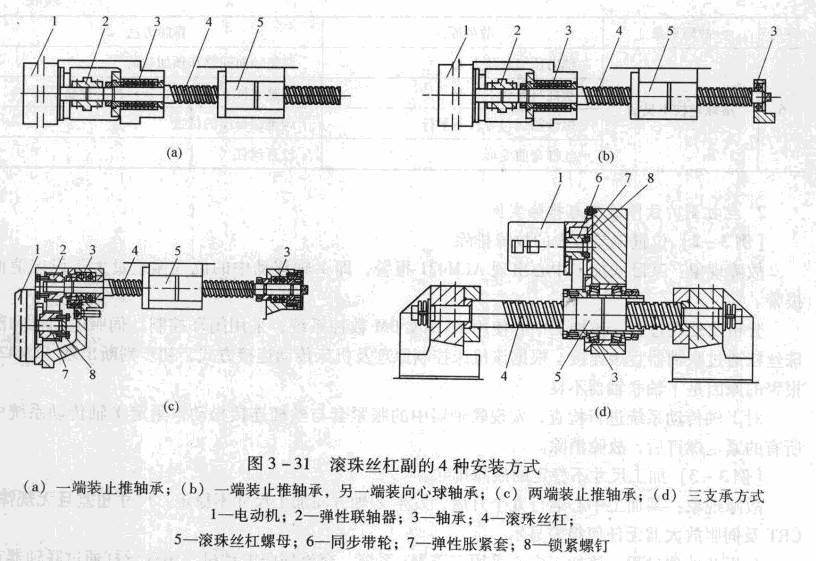

2)檢查Y軸進給傳動鏈。圖3-31 (c)所示為該機床Y軸進給傳動圖，從圖中可以看出，傳動鏈中任何連接部分存在間隙或松動，均可引起位置偏差，從而造成加工零件尺寸超差。
(2)故障診斷。
1)如圖3 -32 (a)所示，將一個千分表座吸在橫梁上，表頭找正主軸Y運動的負方向，并使表頭壓縮到50um左右，然后把表頭復位到零。
2)將機床操作面板上的工作方式開關置于增量方式(INC)的" x 10"擋，軸選擇開關于Y軸擋，按負方向進給鍵，觀察千分表讀數的變化。理論上應該每按一下，千分表讀數增加10μm。經測量，Y軸正、負方向的增量運動都存在不規則的偏差。
3)找一粒滾珠置于滾珠絲杠的端部中心，用千分表的表頭頂住滾珠，如圖3 -32 (b)所示。將機床操作商板上的工作方式開關置于手動方式(JOG)，按正、負方向的進給鍵，
軸箱沿Y軸正、負方向連續運動，觀察千分表讀數無明顯變化，故排除滾珠絲杠軸向竊動的可能。
4)檢查與Y軸伺服電動機和滾珠絲杠螺母副連接的同步齒形帶輪，發現與伺服電動機轉子軸連接的帶輪錐套有松動，使得進給傳動與伺服電動機驅動不同步。由于在運行中松動是不規則的，從而造成位置偏差的不規則，最終使零件加工尺寸出現不規則的偏差。
維修體會與維修要點:
由于Y軸通過R0D320編碼器組成半閉環的位置控制系統，因此編碼器檢測的位置值不能真正反映Y軸的實際位置值，位置控制精度在很大程度上由進給傳動鏈的傳動精度決定。
1)在日常維護中要注意對進給傳動鏈的檢查，特別是有關連接元件，如聯軸器、錐套等有無松動現象。
2)根據傳動鏈的結構形式，采用分步檢查的方式，排除可能引起故障的因素，最終確定故障的部位。
3)通過對加工零件的檢測，隨時監測數控沖床的動態精度，以決定是否對數控沖床的機械裝置進行調整。
