數控沖床端齒盤定位的分度工作臺
發布者：卓東機械 發布時間：2013/6/5 7:58:08
數控沖床齒盤定位的分度工作臺能達到很高的分度定位精度，一般為士3"，最高可達士0.4飛能承受很大的外載，定位剛度高，精度保持性好。實際上，由于齒盤啃合脫開相當于兩齒盤的對研過程，因此，隨著齒盤使用時間的延續，其定位精度還有不斷提高的趨勢。廣泛用于數控機床，也用于組合機床和其他專用機床。

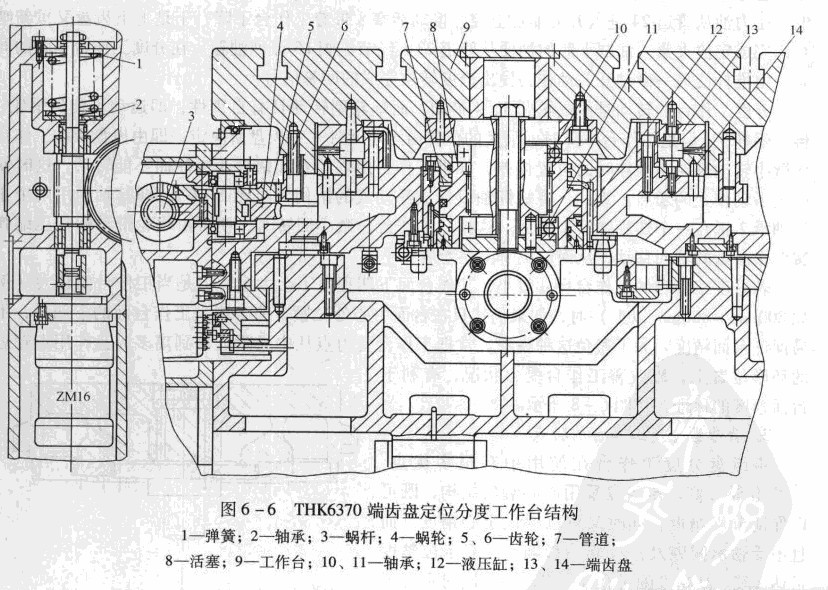

圖6 -6所示為THK6370端齒盤定位分度工作臺的結構，主要由一對分度齒盤、升夾油缸、活塞、液壓馬達、蝸輪副和減速齒輪副等組成。分度轉位動作包括:①工作臺抬起，齒盤脫離嗡合，完成分度前的準備工作；②回轉分度；③工作臺下降，齒盤重新啃合，完成定位夾緊。
數控沖床工作臺9的抬起是由升夾油缸的活塞8來完成，其油路工作原理如圖6 -7所示。當需要分度時，控制系統發出分度指令，工作臺升夾油缸的換向閥電磁鐵m通電，壓力油便從管道M進入分度工作臺9中央的液油缸12的下腔，于是活塞8向上移動，通過止推軸承10和II帶動工作臺9也向上抬起，使液壓缸上、下齒盤13、14相互脫離啃合，油缸上腔的油則經管道23排出，通過節流閩M流回油箱，完成分度前的準備工作。
當數控沖床分度工作臺9向上抬起時，通過推桿和微動開關發出信號，使控制液壓馬達ZM -16的換向閥電磁鐵自通電。壓力油從管道25進入液壓馬達使其旋轉。通過蝸輪副3、4和齒輪副5、6帶動工作臺9進行分度回轉運動。液壓馬達的回油經過管道26、節流閥口及換向閥E5流回油箱。調節節流閥1.312開口的大小，便可改變工作臺的分度回轉速度(一般調在2r/min左右)。數控沖床工作臺分度回轉角度的大小由指令給出，共有八個等分，即為45°的整倍數。當工作臺的回轉角度接近所要分度的角度時，減速擋塊使微動開關動作，發出減速信號，換向閥電磁鐵E5通電，該換向間將液壓馬達的回油管道關閉，此時，液壓馬達的回油除了通過節流閥E2還要通過節流閩M才能流回油箱，節流閱M的作用是使其減速。因此，
工作臺在停止轉動之前，其轉速已顯著下降，為齒盤準確定位創造了條件。當工作臺的回轉角度達到所要求的角度時，準停擋塊壓合微動開關發出信號，使電磁鐵E3斷電，堵住液壓馬達的進油管道25，液壓馬達便停止轉動。到此，工作臺完成了準停動作，與此同時，電磁鐵E2斷電，壓力油從管道24進入升夾池缸上腔，推動活塞8帶著工作臺下降，于是上下窗盤又重新咱合，完成定位夾緊。油缸下腔的油便從管道23，經節流閥口流回油箱。在分度工作臺下降的同時，由推桿使另一微動開關動作，發出分度轉位完成的回答信號。
分度工作臺的轉動是由蝸輪副3、4帶動，而蝸輪副轉動具有自鎖性，即運動不能從蝸輪4傳至蝸桿3。但是工作臺下降時，最后的位置由定位元件一一齒盤所決定，即由齒盤帶動工作臺作微小轉動來糾正準停時的位置偏差，如果工作臺由蝸輪4和蝸桿3鎖住而不能轉動，這時便產生了動作上的矛盾。為此，將蝸桿軸設計成浮動式的結構(見圖6 - 6)，即其軸向用兩個止推軸承2抵在一個螺旋彈簧I上面。這樣，工作臺作微小回轉時，便可由蝸輪帶動蝸桿壓縮彈簧作微量的軸向移動，從而解決了上述矛盾。

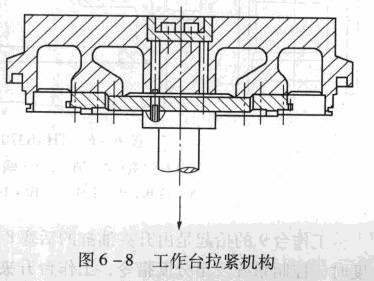

若分度工作臺的工作臺尺寸較小，工作臺面下凹程度不會太多，但是當工作臺面較大(例如800mmx800mm以上)時，如果仍然只在臺面中心處拉緊，勢必增大工作臺面的下凹盤，不易保證臺面精度。為了避免這種現象，常把工作臺受力點從中央附近移到離多齒盤作用點較近的環形位置上，以改善工作臺受力狀況，有利于臺面精度的保證，如圖6 -8所示。
