1)數(shù)控沖床滑動導軌的材料導軌材料主要是鑄鐵、鋼、塑料以及有色金屬，應根據(jù)數(shù)控沖床性能、成本的要求，合理選擇導軌材料及熱處理來降低摩擦系數(shù)，提高導軌耐磨性。
①鑄鐵材料  數(shù)控沖床上常用導軌材料是鑄鐵材料。常用鑄鐵材料是HT200和HT300。為了提高耐磨性，還有應用孕育鑄鐵、高磷鑄鐵及合金鑄鐵。
②鑲鋼導軌材料鑲鋼導軌是機床導軌的常用形式之一。其材料常用T10A、GCr15或38CrMnAI。鑲鋼導軌的硬度高、耐磨性好。但其制造工藝復雜，安裝費時（尤其分段接長時），成本較高，且總體剛度不如整體鑄鐵導軌好。為了發(fā)揚整體鑄鐵導軌和鑲鋼導軌的優(yōu)點，避免它們的缺點，近來出現(xiàn)把型鋼與床身本體鑄成一體的導軌形式。這種導軌經(jīng)過淬火，其硬度可達60HRC以上。
③塑料導軌材料塑料導軌是在動導軌上涂有或貼有一層塑料材料，使得導軌的摩擦系數(shù)低、動靜摩擦系數(shù)接近與穩(wěn)定、耐磨性好、吸振性好。
塑料導軌的材料可分為兩種：貼塑材料和涂塑材料。

貼塑材料：目前在國內(nèi)生產(chǎn)使用的主要有：塑料導軌板和塑料導軌軟帶兩種，由聚四氟乙烯和多種金屬材料制成的復合材料。例如，F(xiàn)Q-1塑料導軌板采用的是在鍍銅鋼板上燒結(jié)一層多孔青銅，在青銅層間隙中軋人聚四氟乙烯及其它填料，再經(jīng)適當處理，形成金屬一氟霉塑料的復合體導軌板，摩擦系數(shù)?。s為0.04-0.08），并具有良好的自潤滑作用，很適用于垂直導軌u塑料導軌軟帶是以聚四氟乙烯PTFE為基體，添加青銅粉、二硫化鉑和石墨等多種填料所構(gòu)成的復合材料。在油潤滑狀態(tài)下，摩擦系數(shù)約為0.06，使用壽命為普通鑄鐵導軌的8-10倍。塑料導軌軟帶有各種厚度規(guī)格，長與寬由用戶自行裁剪，采用粘貼的方法固定。由于塑料導軌軟帶較軟，容易被硬物刮傷。因此要有良好的密封防護措施。

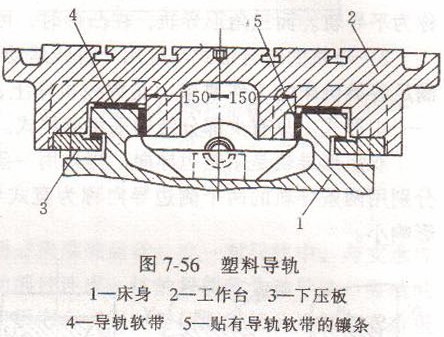

涂塑材料：涂塑材料是環(huán)氧型耐磨涂層，以環(huán)氧樹脂和二硫化鉬為基體．加入增塑劑，混合成液狀或膏狀為一組份和固化劑為另一組份的雙組份塑料涂層。當導軌間隙調(diào)整好后，將二組材料按比例混合好，注涂于動導軌涂層面上，固化成塑料導軌面。涂塑導軌材料有良好的可加工性，固化時體積不收縮，尺寸穩(wěn)定，也具有良好的摩擦特性和耐磨性，抗壓強度比聚四氟乙烯導軌軟帶高。常用于重型機床和不易用導軌軟帶的復雜配合型面。塑料導軌在機床上的應用形式見圖7-56。
