數控工作臺的拆裝
發布者：卓東機械 發布時間：2012/5/13 9:52:12
一、實驗?zāi)康呐c要求
認識數控工作臺的組成及工作原理、精度要求。
二、實驗儀器與設備
(1)數控工作臺一臺。
(2)百分表及磁力表架一套。
(3)檢測平尺(300 mm)一只。
(4)活動扳手兩把。
(5)木柄起子兩把。
(6)內六角扳手一套。
三、相關知識概述

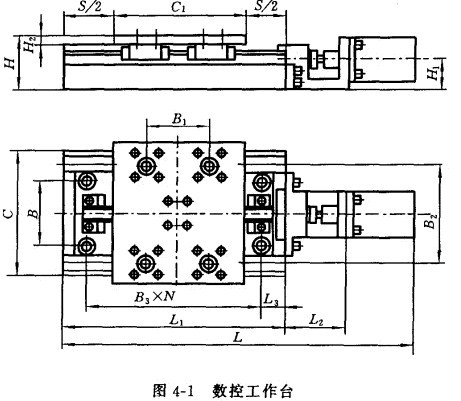

數控工作臺是數控沖床機械中的一種附件。如圖所示，將兩個數控工作臺組裝在一起后，可以構成一臺X-Y工作臺，實現兩個坐標的定位和連續軌跡運動。也可以把數控工作臺看成數控沖床的一個進給運動部件，使其執行某一個固定坐標系的進給運動。數控工作臺是由底座、導軌、滾珠絲杠螺母副、電機座、絲枉支承機構、拖板、行程開關、防護翠等部件組成的。數控工作臺的裝配完成后，姿求運動平穩；拖板運行到不同位置時，空載推動力一致拖板移動的直線性、拖扳平面與移動方向的平行度、拖扳平面與底座底面的平行皮都必須符合規定的技術指標。拆裝前后要進行檢查登記。
四、實驗內容
(1)按照實驗報告中的表“數控工作臺拆裝前后的精度”有關規定，測定數控工作臺的幾何精度，并填人報告中。
(2)拆下工作臺與導軌滑塊、螺母支座的定位銷釘和連接領釘，取下工作臺(拖板)。
(3)檢查工作臺上導軌滑塊的接觸商、螺母支座的接觸面與工作臺面的平行度并作記錄。
(4)檢查導軌與滾珠絲杠的平行度并作記錄。
(5)卸下滾珠絲枉支架與底座連接的定位銷和螺釘，取下滾珠絲杠副；松開聯軸器，卸下驅動電動機。
(6)檢查底座上滾珠絲杠支架的接觸面與導軌的平行度。
(7)卸下滾動導軌與底座連續的定位銷釘和螺釘，取下滾動導軌。
(8)檢查底座上滾動導軌的安裝面的平面度和導向麗的直線度并作記錄，填入表4-1中。
(9)清洗已經拆散的各個部件，準備進行組裝。
(10)在底座上安裝滾動導軌并檢查安裝精度，應達到拆卸前的精度值。
(11)將滾珠絲杠組件安裝在底座上，并檢查絲杠與導軌的平行度，應達到拆卸前的精度值；然后安裝驅動電動機，緊固聯軸器。
(12)將工作臺安裝在導軌滑塊上，再將絲杠螺母座連接到工作臺上。
(13)安裝完畢后，檢查幾何精度，填入實驗報告表4-1中。
五、實驗報告
(1)本實驗所用的導軌是哪種形式的導軌?
(2)記錄滾珠絲杠規格:直徑( )mm；導程( )mm；頭數( )。
(3)填寫拆裝前后精度槍查記錄表。
