1.防護

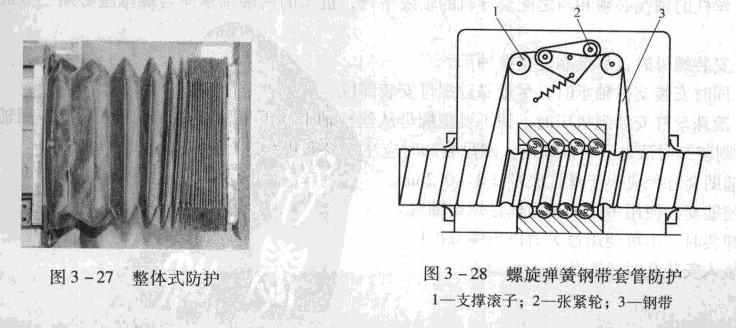

(1)防護罩防護。若滾珠絲杠螺母副在數控沖床上外露,應采用封閉的防護罩,如采用螺旋彈簧鋼帶套管、伸縮套管、錐形套筒以及折我式(風琴式)的塑料或人造革等形式的防護罩,以防止塵埃和磨粒黯附到絲杠表面。安裝時將防護罩的一端連接在滾珠螺母的端面,另一端固定在接珠絲杠的支承座上。圖3 -27所示為折疊式護罩防護(整體式防護),圖3 -28為螺旋彈簧鋼帶套管防護。防護理的材料必須具有防腐蝕及耐油的性能。
圖3 -28中防護裝置和蝶母一起固定在拖板上,整個裝置由支承滾子1、張緊輪2和鋼帶3等零件組成。鋼帶的兩端分別固定在絲杠的外圓表面。防護裝置中的鋼帶繞過支承滾子,并靠彈簧和張緊輪將鋼帶張緊。當絲杠旋轉時,工作臺(或拖板)相對絲杠作軸向移動,絲杠一端的鋼帶按絲杠的螺距被放開,而另一端則以同樣的螺距將鋼帶纏卷在絲杠上。由于鋼帶的寬度正好等于絲杠的螺距,因此蝶紋槽被嚴密地封住。還因?yàn)殇搸У恼疵媸冀K不接觸,鋼帶外表團蒙古附的臟物就不會被帶到內表面去,使內表面保持清潔。這是其他防護裝置很難做到的。
(2)密封圈防護。如圖3 -29所示,如果數控沖床滾珠絲杠螺母副處于隱蔽的位置,可采用密封圈對螺母進行密封,密封圈厚度為螺距的2 -3倍,裝在滾珠螺母的兩端。接觸式的彈性密封圈系用耐油橡膠或尼龍制成,其內孔做成與絲杠螺紋滾道相配的形狀。接觸式密封固的防塵效果好,但因有接觸壓力,使摩擦力矩略有增加。非接觸式密封圈系用聚氯乙烯等塑料制成,又稱迷宮式密封圈,其內孔形狀與絲杠蝶、紋滾道的形狀相反,并略有間隙,這樣可避免摩擦力矩,但防塵效果較差。
