數控沖床齒輪齒條傳動

發布者：卓東機械發布時間：2013/3/2 8:48:12

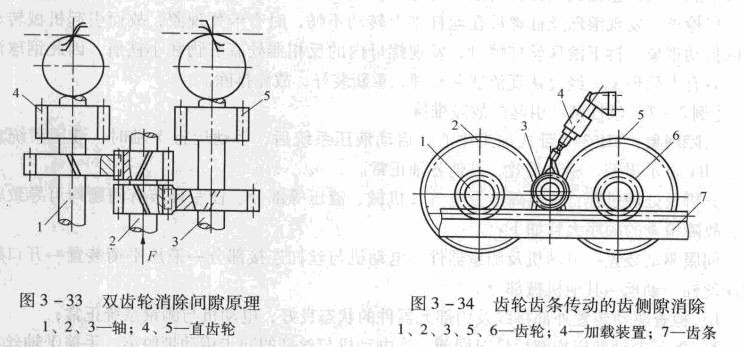

在大型數控沖床中，工作臺的行程很大。因此，它的進給運動不宜采用滾珠絲杠螺母副實現(滾珠絲杠只能用在1~6m的傳動中)，因太長的絲杠易于下垂，將影響到它的螺距精度及工作性能，此外，其扭轉剛度也相應萬降，故常用窗輪齒條傳動。當驅動負載小時，可采用雙片薄齒輪錯齒調整法，分別與齒條齒槽左、右制貼緊，從而消除齒側隙。因3 -33所示是這種消除間隙方法的原理。進給運動由軸2輸入，通過兩對斜窗輪將運動傳給軸1 和軸3，然后由兩個直齒輪4和5去傳動齒條，帶動工作臺移動，軸2上兩個斜齒輪的螺旋線方向相反。如果通過彈簧在軸2上作用一個軸向力F，則使斜齒輪產生微盤的軸向移動，這時軸l和3便以相反的方向轉過微小的角度，使齒輪4和5分別與齒條的兩齒面貼緊，消除了間隙。當驅動負載大時，采用徑向加載法消除間隙。如圖3 -34所示，兩個小齒輪1和6分別與齒條7啃合，并用加載裝置4在齒輪3上預加負載，于是齒輪3使咱合的大齒輪2和5向外伸開，與其同軸上的齒輪1、6也同時向外伸開，與齒條7上齒槽的左、有兩側相應貼緊而無間隙。齒輪3由液壓馬達直接驅動。
