1.工作原理

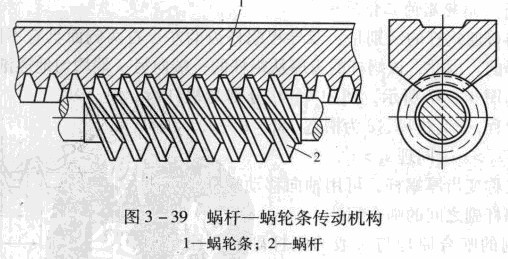

數控沖床蝸桿一蝸輪條機構是絲杠麟、母機構的一種特殊形式。如圖3 -39所示，蝸桿可看作長度很短的絲杠，其長徑比很小。蝸輪條則可以看作一個很長的螺母沿軸向剖開后的一部分，其包容液體靜壓蝸桿一蝸輪條機構是在蝸桿一蝸輪條的啃合面間注入壓力泊，以形成一定厚度的油膜，使兩嘀合商間成為液體摩擦，其工作原理如圖3 -40所示。圖中油腔開在蝸輪條上，用毛細管節流的定壓供油方式給靜壓蝸桿一蝸輪條供壓力泊。從液壓泵輸出的壓力洶，經過蝸桿螺紋內的毛細管節流器10，分別進入蝸輪條笛的兩側面泊腔內，然后經過啃合面之間的間隙，再進入齒頂與齒根之間的間隙，壓力降為零，流回油箱。

2.靜壓蝸桿一蝸輪條傳動方式
(1)蝸桿箱固定，蝸輪條固定在運動件上。如圖3 -41所示。伺服電動機4和進給箱3置于機床床身或其他部件上，并通過聯軸器2使蝸桿軸產生旋轉運動。蝸輪條l與運動部件(如工作臺)相連，以獲得往復直線運動，該方式常應用于數控沖床的移動工作臺進給驅動機構中。
(2)蝸輪條固定，蝸桿箱固定在運動件上。如圖3 -42所示，伺服電動機4和進給箱3與 蝸桿箱5相連，使蝸桿旋轉。行程長度可大大超過運動部件的長度。該方式常用于橋式鍾恍床橋架進給驅動機胸中。
